UG12.0逆向造型设计视频教程产品STL三维曲面建模抄数点造型

一、教程基础信息

1. 核心主题：聚焦 UG NX 12.0 逆向造型设计，主打产品 STL 三维曲面建模与抄数点造型，以实战为核心，帮助学习者掌握逆向建模全流程。
2. 课程规模：共 45 节课，总时长 81 小时，内容覆盖逆向基础理论与多行业实例操作，体系完整且深度适配工业逆向设计需求。
3. 出品方相关：由 “UG 三维工作室” 推出，可通过淘宝 ID “UG 三维工作室”“中国网店商家” 咨询更多课时详情，为学习者提供后续服务支持。

二、课程核心内容

1. 逆向造型基础理论

• 基础概念：明确 “什么是逆向造型”“逆向造型的分类”，让新手快速建立行业认知。
• 设备知识：介绍三维扫描设备，衔接逆向设计的 “数据获取” 源头环节，贴合工业实际流程。
• 设计规范：强调逆向造型的设计要求，帮助学习者树立标准化设计思维，避免后期建模偏差。

2. 实战案例体系

（1）基础入门案例

（2）工业级进阶案例

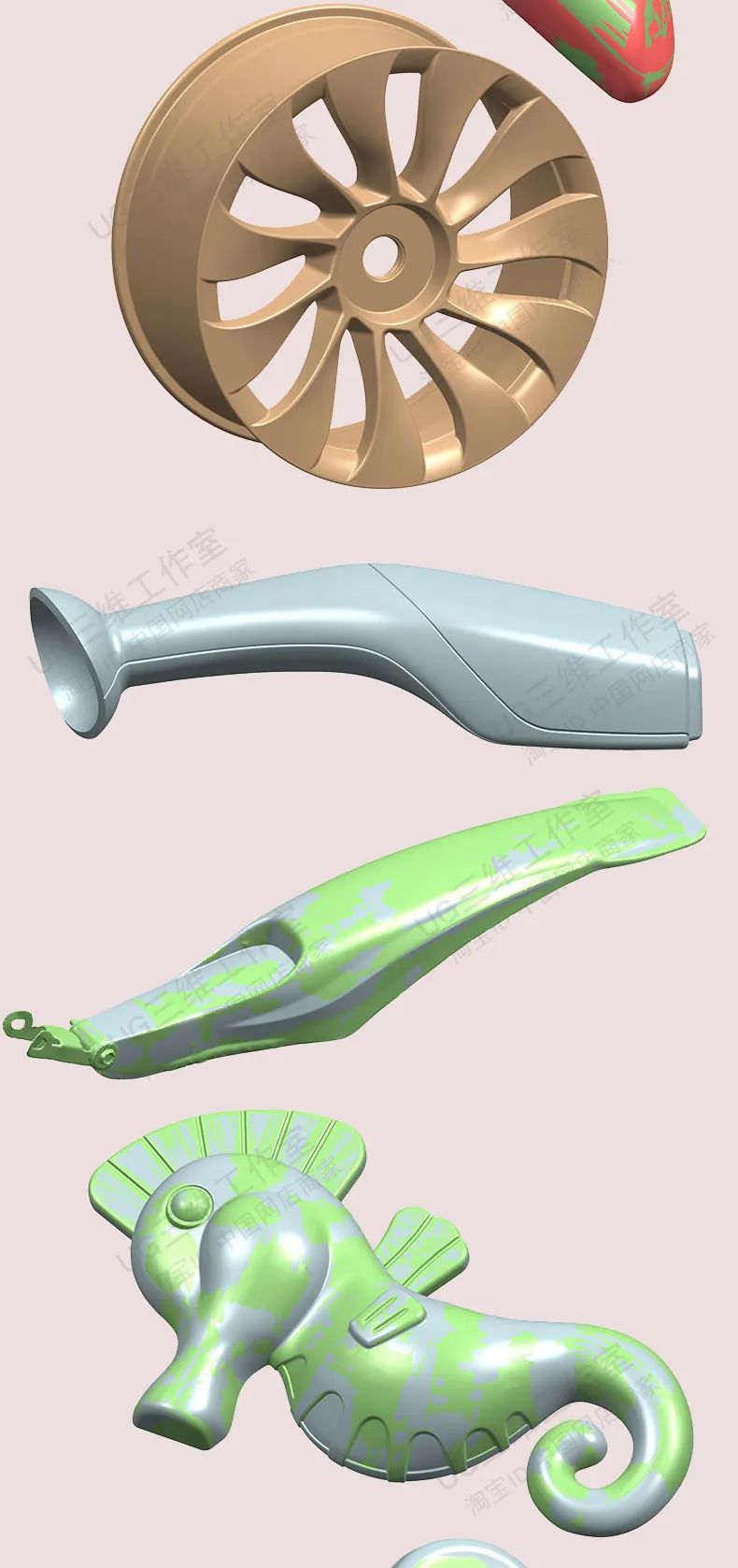

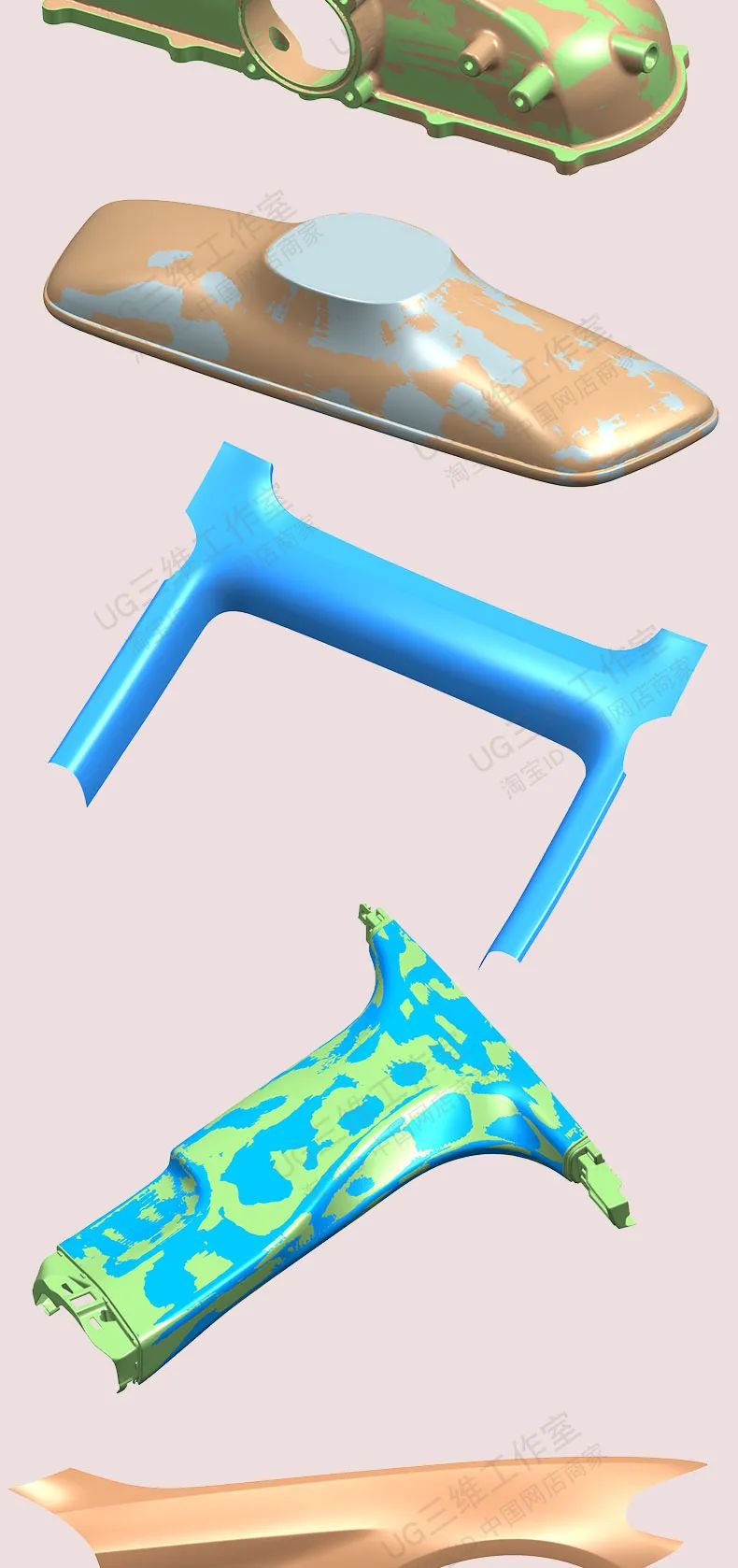

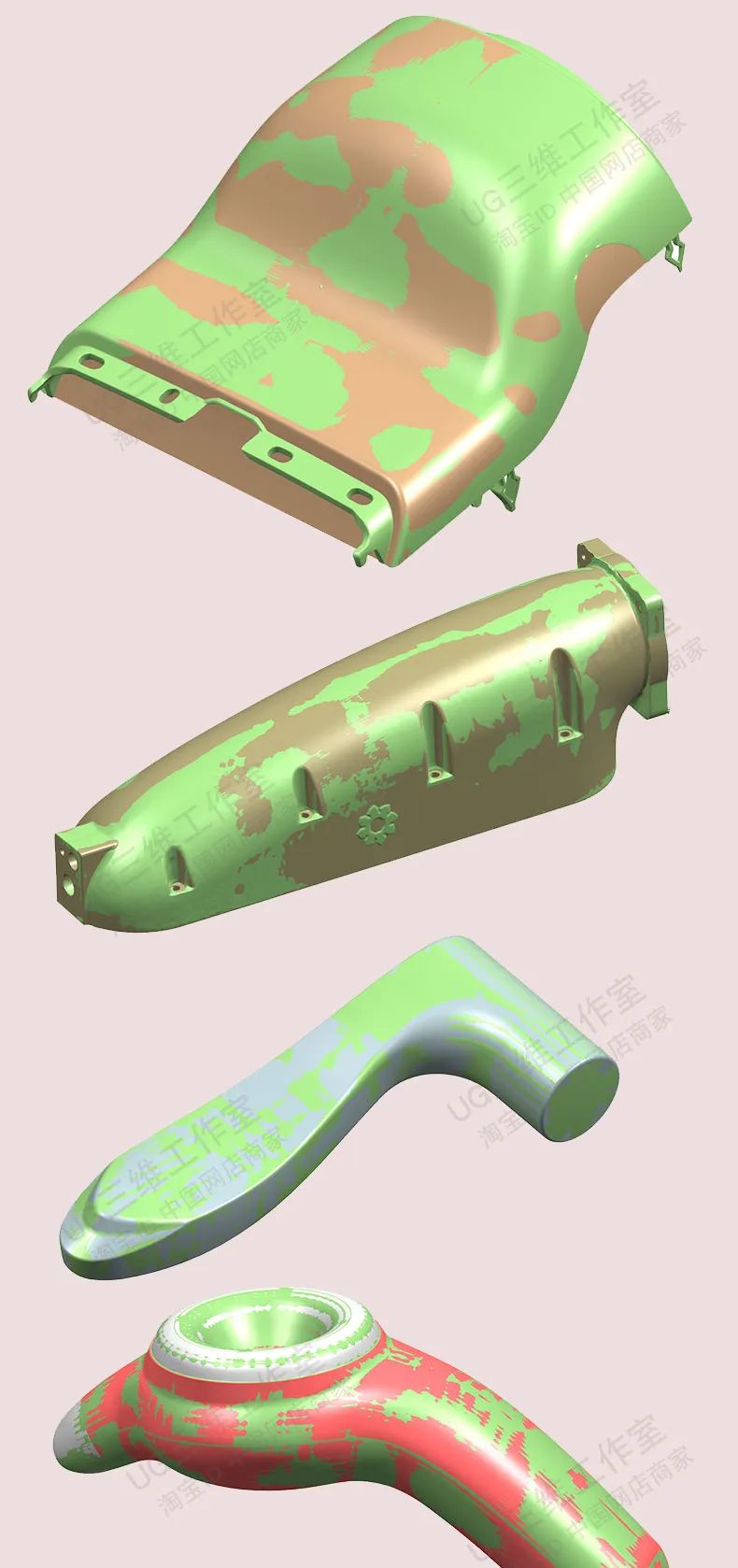

• 汽车相关：汽车内饰件（车内后视镜、天窗内饰板、B 柱内饰板）、汽车外饰件（宝马翼子板、保险杠、特斯拉后门 / 尾门 / 轮毂）、汽车发动机配件（发动机上盖、发动机进气歧管）、汽车雨刷控制杆等。

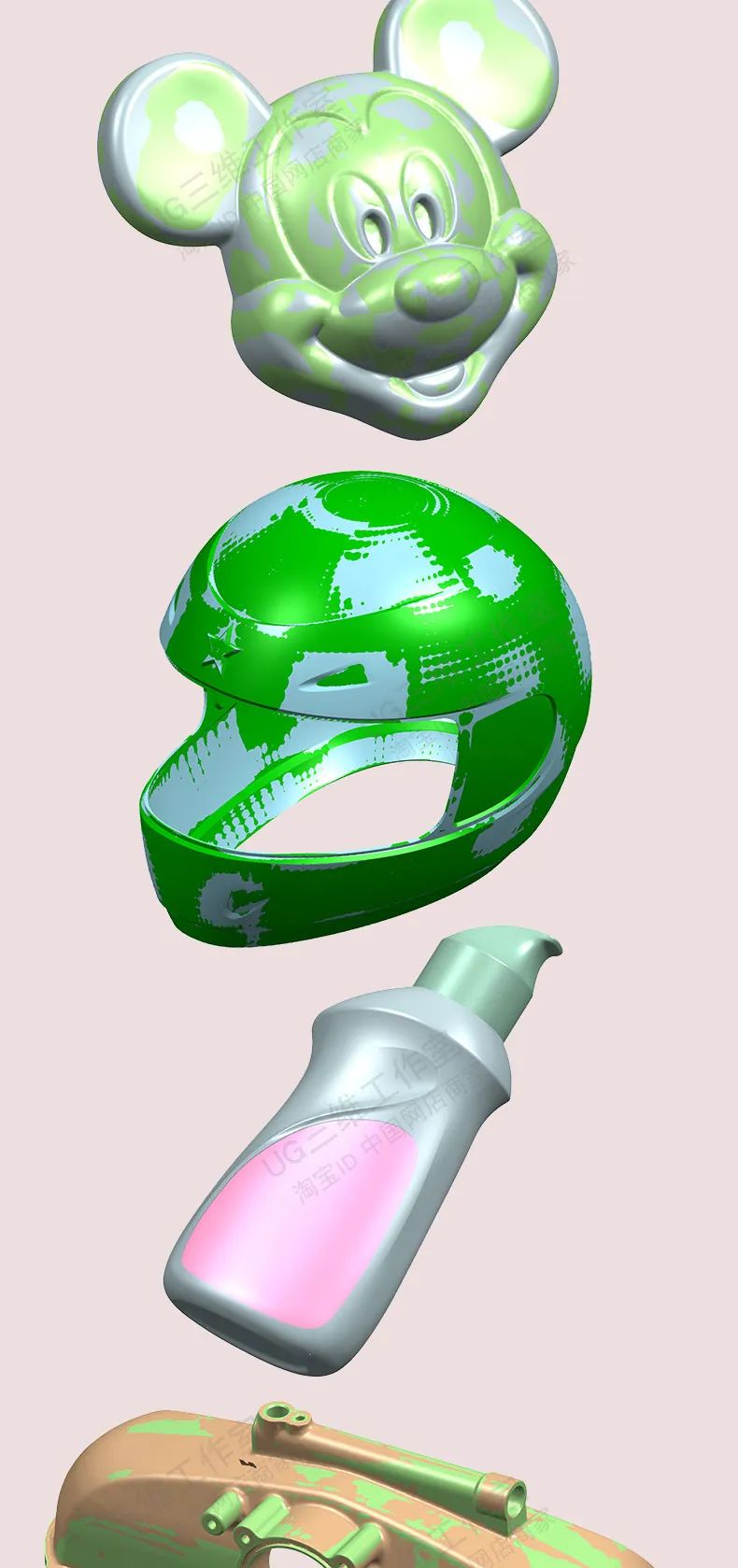

• 机械与生活用品：按摩器、洗衣液瓶、门把手、摩托车头盔、自行车挡泥板等。

（3）核心技巧突破

• 曲面处理：重点教授渐消面补面技巧、复杂曲面逆向技巧，确保建模精度。

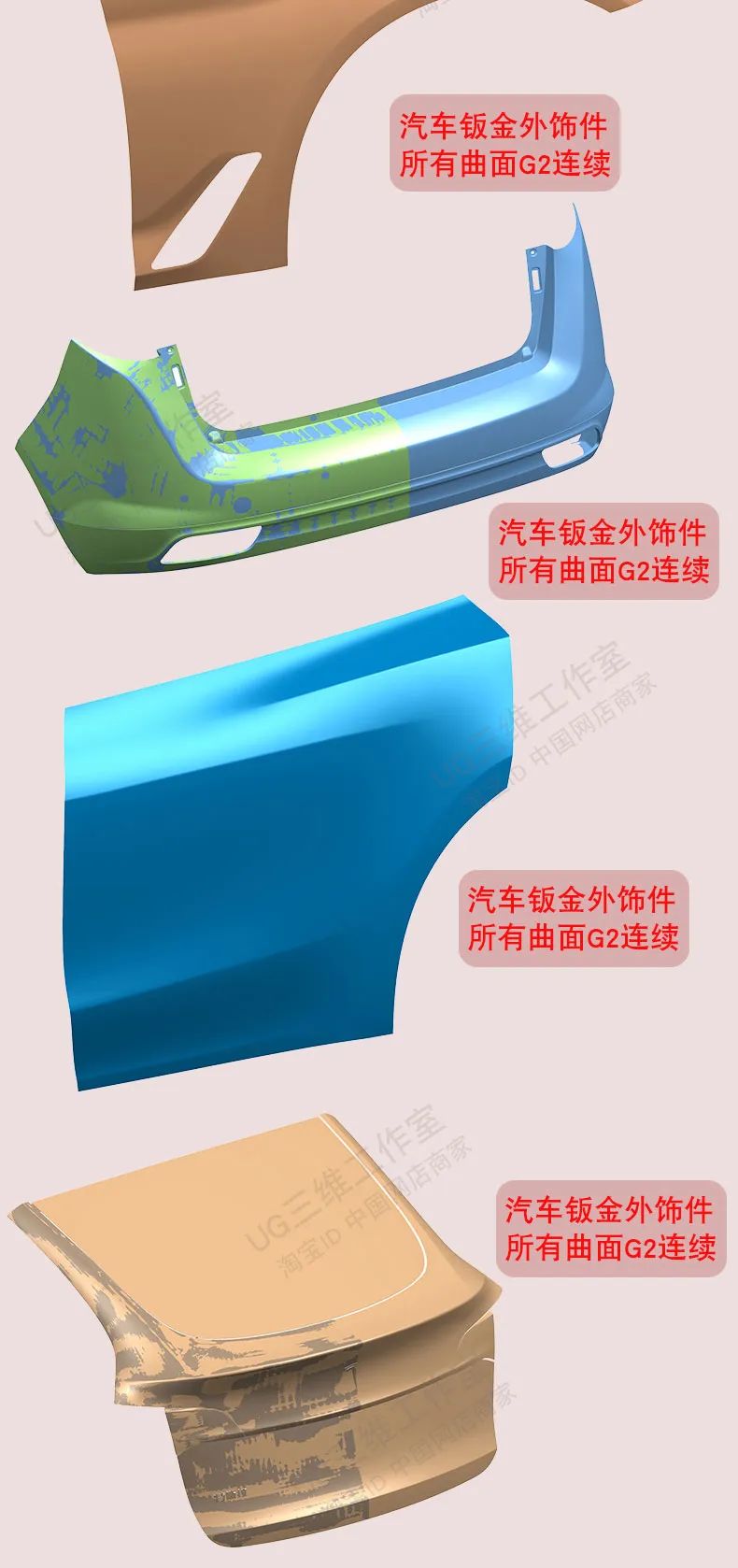

• 品质要求：明确 “汽车钣金外饰件所有曲面 G2 连续” 的工业级标准，帮助学习者输出符合行业规范的成果。

三、课程价值与目标

1. 能力目标：学完课程后，学习者可独立完成从 STL 数据处理到复杂曲面逆向建模的全流程，不再为逆向建模中的架线、补面、曲面连续等问题烦恼。
2. 应用场景：适配汽车制造、机械设计、玩具开发、日常用品设计等多个行业的逆向设计需求，所学技能可直接对接工业生产实际。

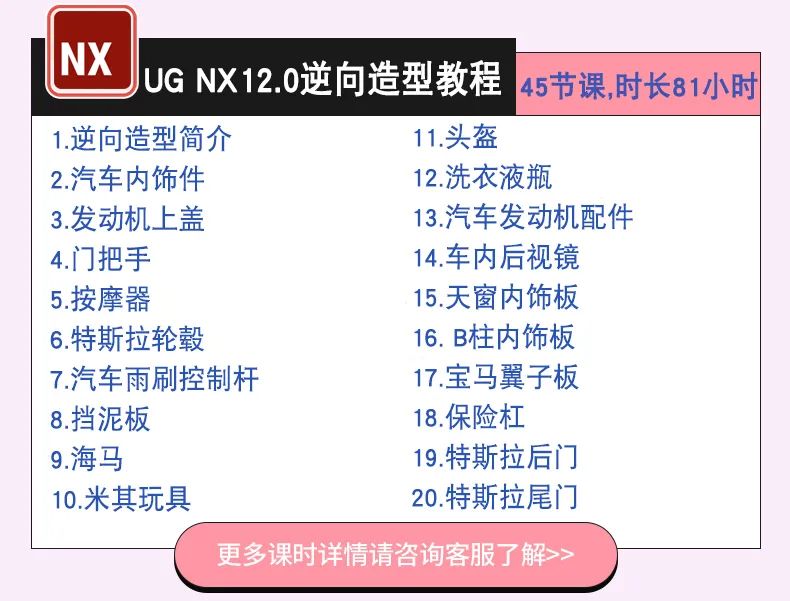

四、教程完整目录

1. 逆向造型简介
2. 汽车内饰件逆向实战
3. 发动机上盖逆向实战
4. 门把手逆向实战
5. 按摩器逆向实战
6. 特斯拉轮毂逆向实战
7. 汽车雨刷控制杆逆向实战
8. 挡泥板（自行车 / 汽车类）逆向实战
9. 海马工艺品逆向实战
10. 米其玩具逆向实战
11. 摩托车头盔逆向实战
12. 洗衣液瓶逆向实战
13. 汽车发动机配件逆向实战
14. 车内后视镜逆向实战
15. 天窗内饰板逆向实战
16. B 柱内饰板逆向实战
17. 宝马翼子板逆向实战
18. 保险杠逆向实战
19. 特斯拉后门逆向实战
20. 特斯拉尾门逆向实战
21. 逆向造型基础：三维扫描设备与数据处理
22. 逆向造型基础：STL 小平面体文件解析
23. 逆向核心技巧：逆向架线思路（基础篇）
24. 逆向核心技巧：逆向架线思路（进阶篇）
25. 逆向核心技巧：渐消面补面技巧（基础案例）
26. 逆向核心技巧：渐消面补面技巧（复杂案例）
27. 逆向核心技巧：复杂曲面逆向逻辑梳理
28. 工业级案例：发动机进气歧管逆向（数据导入）
29. 工业级案例：发动机进气歧管逆向（曲面构建）
30. 工业级案例：发动机进气歧管逆向（精度校验）
31. 汽车类案例：汽车钣金外饰件逆向（G2 连续基础）
32. 汽车类案例：汽车钣金外饰件逆向（G2 连续实操）
33. 实战拓展：抄数点造型基础与数据优化
34. 实战拓展：抄数点造型与 STL 建模结合应用
35. 案例复盘：简单零件逆向流程优化
36. 案例复盘：复杂零件逆向常见问题解决
37. 逆向设计规范：行业标准与交付要求
38. 综合实战：自定义零件逆向全流程（从扫描到建模）
39. 综合实战：自定义零件逆向全流程（精度调整与输出）
40. 进阶应用：逆向模型与正向设计融合技巧
41. 进阶应用：逆向模型 3D 打印数据适配
42. 常见误区：逆向建模中曲面偏差原因与修正
43. 常见误区：架线错误导致的建模问题解决
44. 课程总结：逆向造型核心能力梳理
45. 课后拓展：行业实战案例资源与学习方向
